测试背景

[一] 大功率电解槽测试需求

水电解是目前最有前途的技术之一，与可再生能源结合后可在工业规模上生产氢气，用于实现无CO₂ 排放的可持续经济（即“绿氢”）。已知的水电解技术主要有四种：碱性水电解（ALK）、质子交换膜水电解（PEM）、阴离子交换膜水电解（AEM）和固体氧化物电解（SOEC），截止目前，ALK和PEM均实现了MW级工业应用^[1] 。由于电解槽能够在电网运营商要求时实现连接、断开或功率调节，原则上可作为柔性电力负载（即柔性需求），从而提供多种电网平衡服务，而电网平衡要求电解槽容量至少要达到MW级别^[2]。

MW级电解槽开发过程中，常采用与目标产品相同电化学活性面积、核心材料和结构设计一致，但堆叠的小室数量较少（例如10个小室）的全尺寸短槽进行测试——此举可聚焦核心验证、降低产品开发成本与风险、加速迭代优化；待开发完成进入验证阶段，需对MW级电解槽整槽开展全面的型式测试、出厂测试和第三方认证测试。核心原因在于：

（1）绿电波动工况下，电解槽在能源领域使用场景已不同于过往特殊场景，需匹配新场景的运行需求；

（2）单槽功率放大带来槽体设计、装配工艺等新难题，且更高电密与能效需求推动电极材料持续迭代；

（3）当前行业既缺乏边界和极限工况测试充分数据，厂家也缺少产品长期运行数据，例如中石化最近招标已明确要求供应商具备整槽测试能力，且作为能源化工装置，其市场准入、能效指标评价亟需统一的测试方法与手段。

因此，无论是MW级电解槽全尺寸短槽测试，还是整槽测试，均离不开精准、可靠、便捷的大功率电解槽测试系统。

[二] 大功率电解槽测试国内外现状

近年来，随着水电解制氢技术的蓬勃发展和示范项目的落地，国内外建设了多个大功率电解槽或制氢系统测试场站，各场站的侧重点各有不同，一类是电解槽制造商自建，用于对生产的大功率电解槽进行下线型式测试或出厂测试，保障产品出厂质量；另一类是第三方机构建设，核心功能是为电解槽或制氢系统的第三方认证测试，确保测试结果的公正性与权威性。

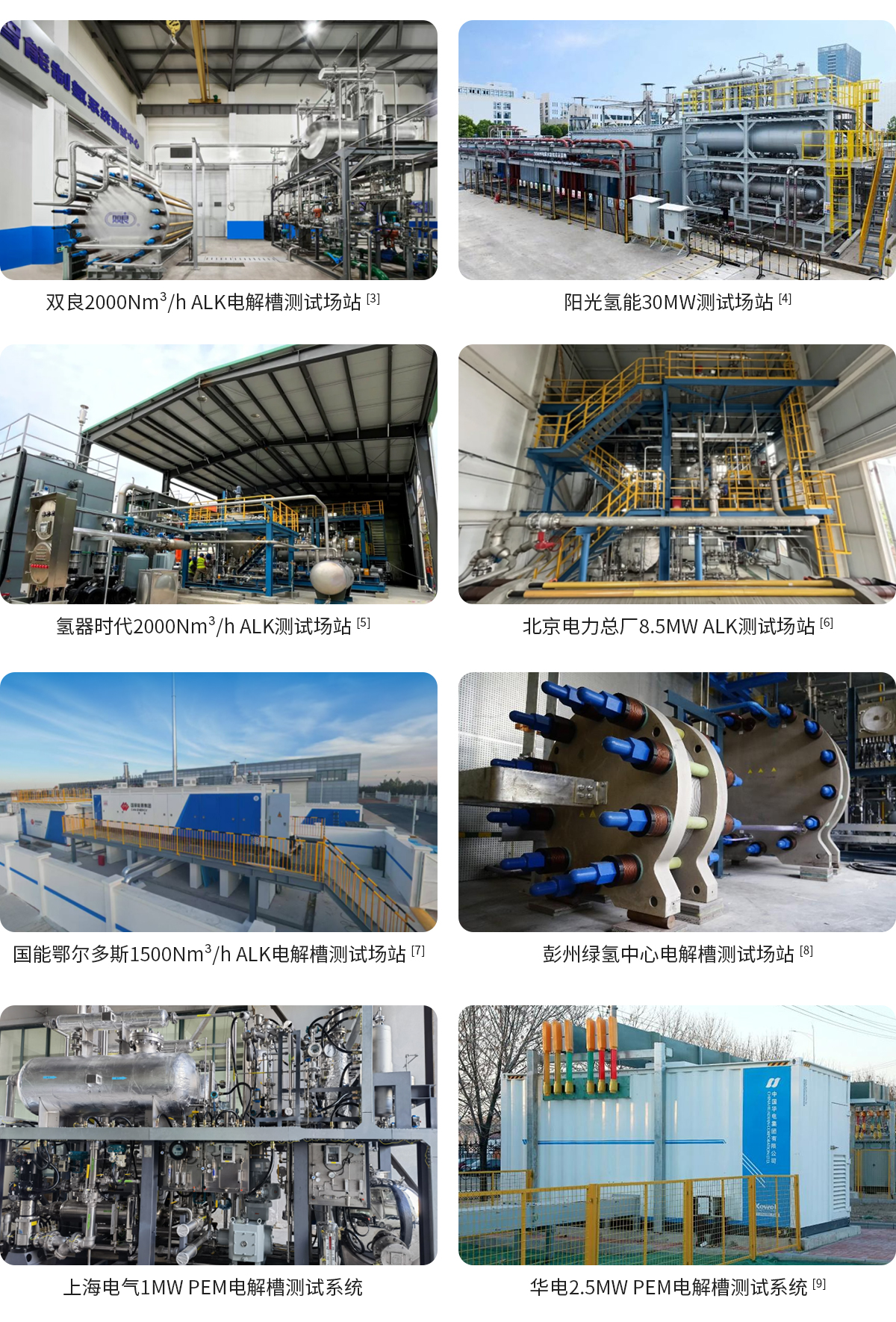

· 国内部分大功率电解槽测试场站

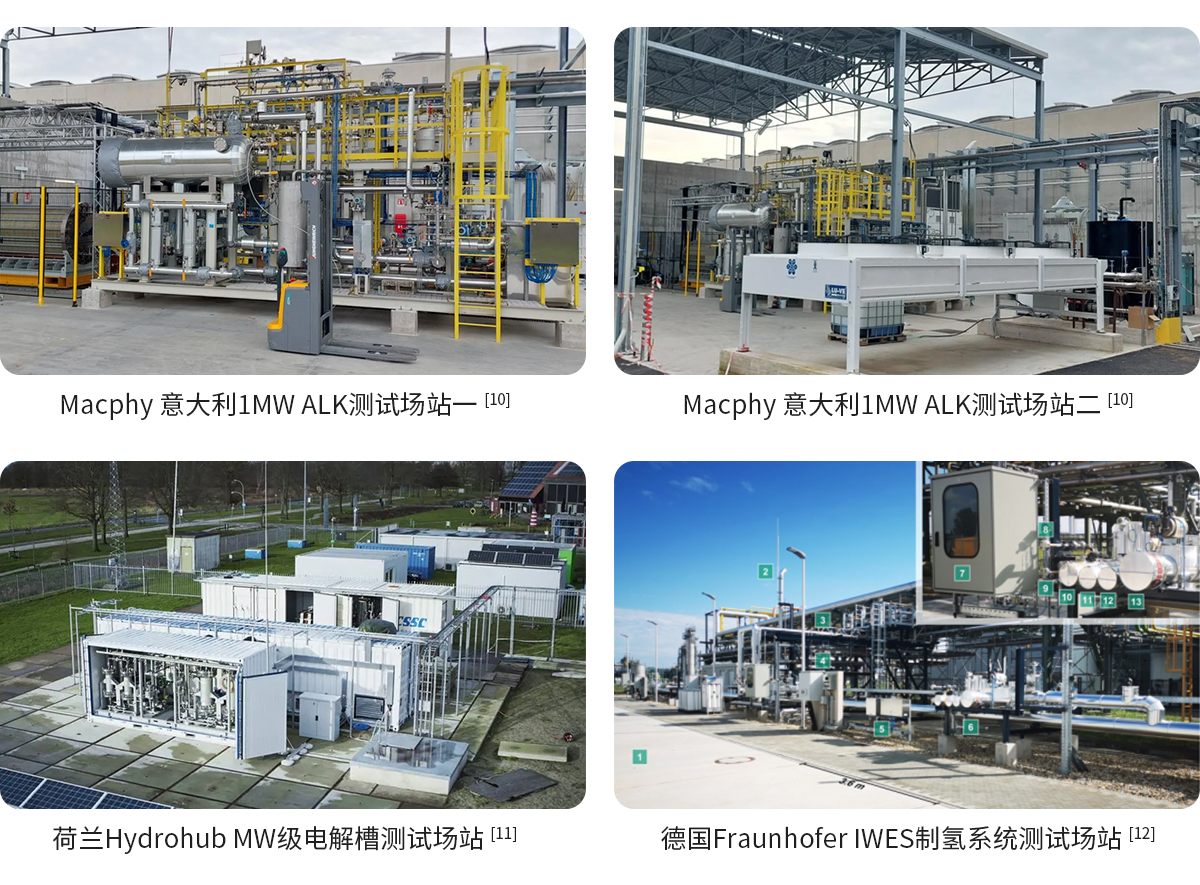

· 国外部分电解槽或制氢系统测试场站

经调研发现，国内外多数电解槽测试场站由设备厂家自行建设，主要服务于自身产品的测试与验证工作。但此类场站在适配不同规格电解槽时，常面临操作性不足、动态指标不高及运行范围受限等问题。与此同时，国内外头部企业及第三方机构已加快测试平台业务的布局步伐，加之多项电解槽测试国家标准的相继出台，如GB/T 45541-2025《PEM电解槽性能测试方法》，更为测试提供了更坚实的依据。

02

测试系统与制氢系统BOP差异点

相较于传统的制氢系统BOP（Balance of Plant），电解槽测试系统在兼容性、功能和指标、安全可靠性、测试软件平台方面有着明显区别。

[一] 兼容性

（1）电源选型

为满足电解槽无载调压、10%额定电流/s以上的动态性等测试需求，电解槽测试常采用IGBT电源，（需宽输出电流/电压范围，兼容多数测试及高电密研发，输出电流最高30000A，适配一正两负电解槽时可达60000A）；短槽测试采用高精度、低纹波电源（输出电流精度≤±0.1% F.S.）。

（2）电解槽连接铜排或电缆设计

为兼容大电流工况下不同类型电解槽（一正一负、一正两负）、不同尺寸及接线方位电解槽供电需求，测试系统供电常采用铜编织带或多股电缆软连接。

（3）系统压力/碱液（纯水）流量/温度控制范围

测试系统压力控制范围宽，具备等压、差压控制功能，可满足电解槽常压活化、高压运行及阳极低压差压、高压电解槽的压力敏感或疲劳性能测试需求；碱液（纯水）流量及槽温控制范围宽，可满足电解槽介质杂质敏感、水平衡、流量敏感及槽温敏感性测试需求。

[二] 功能和指标

（1）碱液（纯水）加热功能

不同于制氢系统BOP，电解槽测试系统配备有碱液或纯水加热系统，可实现预升温功能，并满足低功率测试工况/热待机状态下槽温的精确控制，稳态控温精度≤±0.75℃、动态工况下槽温控制精度≤±1.5℃。

（2）动态性高

电解槽测试系统的动态性体现在氧中氢快速取样（功率变化到分析仪读数稳定时间≤2min）、升降压快（≥10kPa/s@＞50%额定产氢量或预增压工况）、压力变化响应时间短（＜1s）、升降温速率高（3~5℃/min）、碱液/纯水流量调节快（≤20s）等方面。电源最大变载速率≥25%额定电流/s，并且在变载工况下，压力控制精度≤±0.5%F.S.，温度控制精度≤±1.5℃，流量控制精度≤±1%F.S.，电流（功率）波动≤±1%F.S.。

（3）测点多、精度高

电解槽测试系统配置有大量高精度测量仪表，满足测试时充分表征电解槽性能的需求。

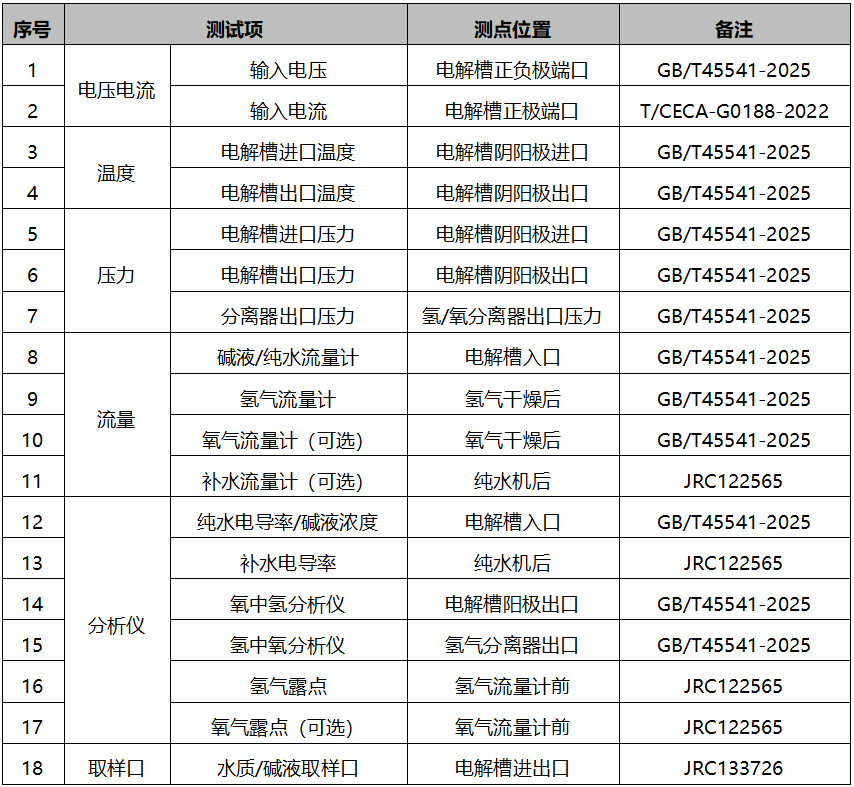

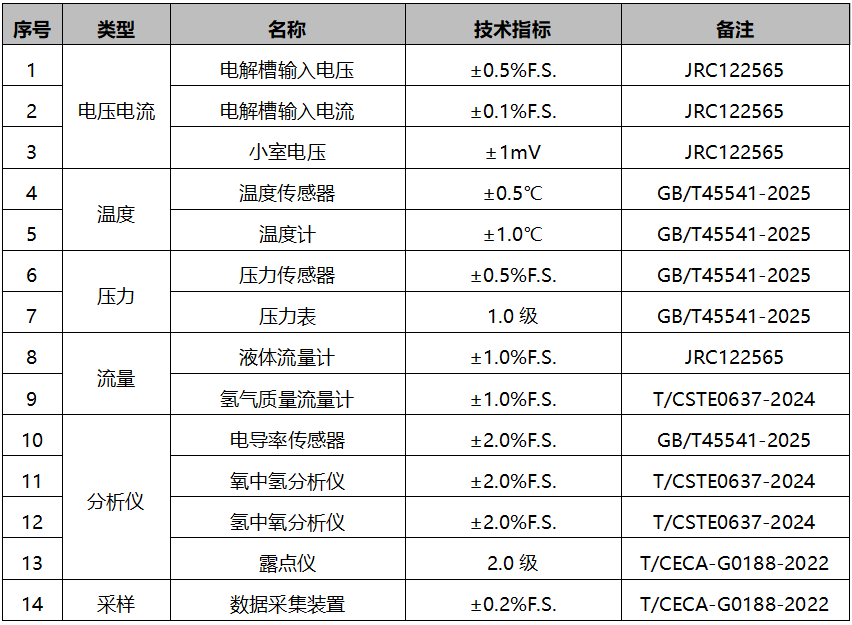

表1 测点位置

[三] 安全可靠性

大功率电解槽测试系统除满足制氢系统BOP所涉及的特种设备（压力容器、压力管道、安全附件）、防爆、接地、临氢/耐碱材质选择、脱油脱脂处理等安全要求外，出口产品还需符合ISO 22734、CE或IEC等相关认证要求。

此外，鉴于测试系统在电解槽上下限测试时存在安全风险高的特点，需依据IEC 61511、CCPS、AQ/T 3054、GB/T 50493、GB/T 50770等规范，开展HAZOP（危险与可操作性分析）、LOPA（保护层分析）等安全评估，并配备独立的SIS系统（安全仪表系统）和GDS系统（可燃气体和有毒气体检测报警系统）^[13-17]。

[四] 测试软件平台

不同于制氢系统通过组态软件实现的仅具备监控功能的软件平台，电解槽测试系统配备有专业测试软件平台，满足研发和下线不同测试场景应用。

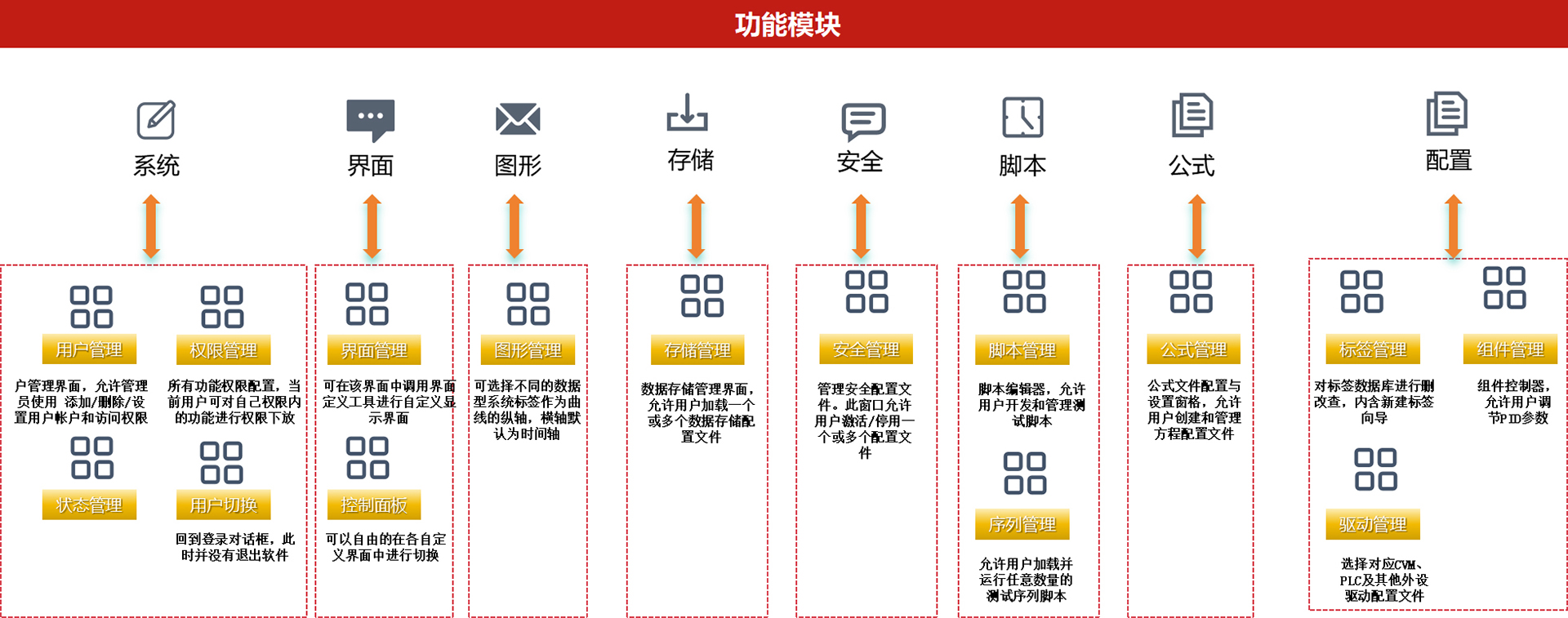

（6）特色功能：可集成多品牌电化学工作站及其余外辅设备；脚本可调用国标与国际标准；可导入风光谱或电网调频调峰工况，自动循环执行；AI助手生成测试步骤、解答疑问；支持中英日俄多语言与多地区时间格式，适配国际化需求。

大功率电解槽测试系统功能

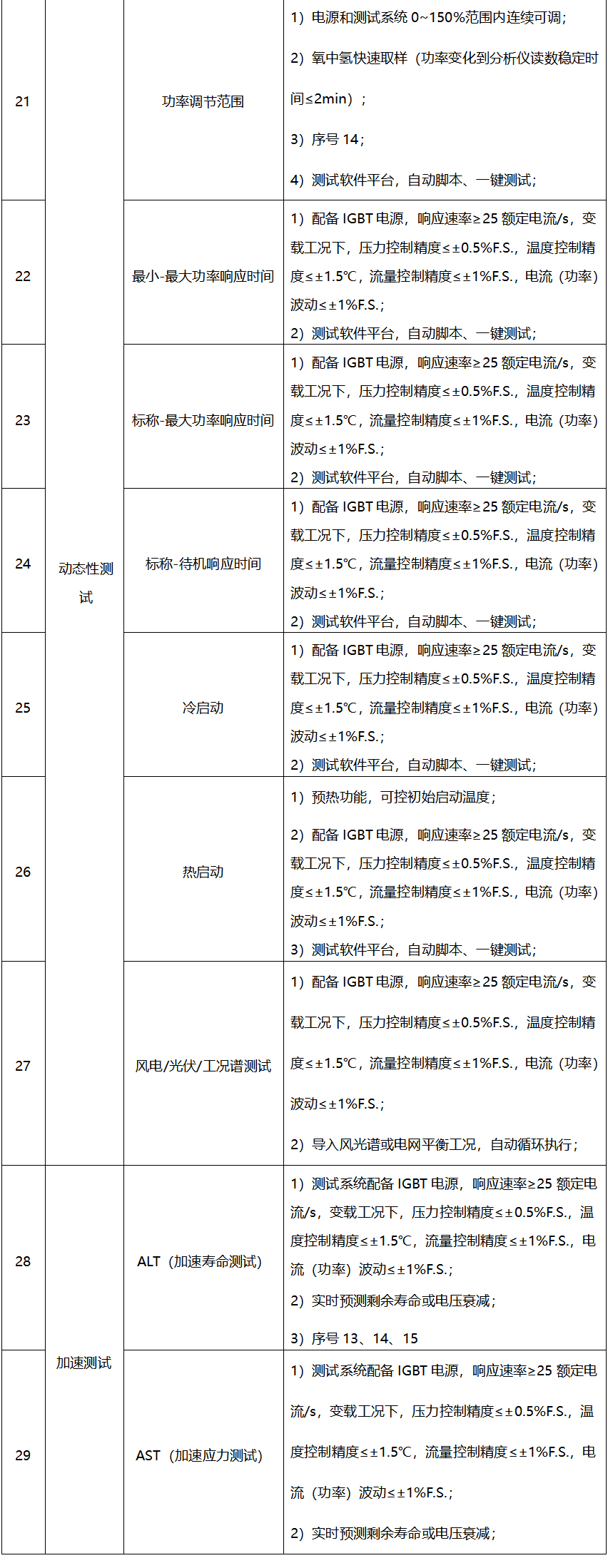

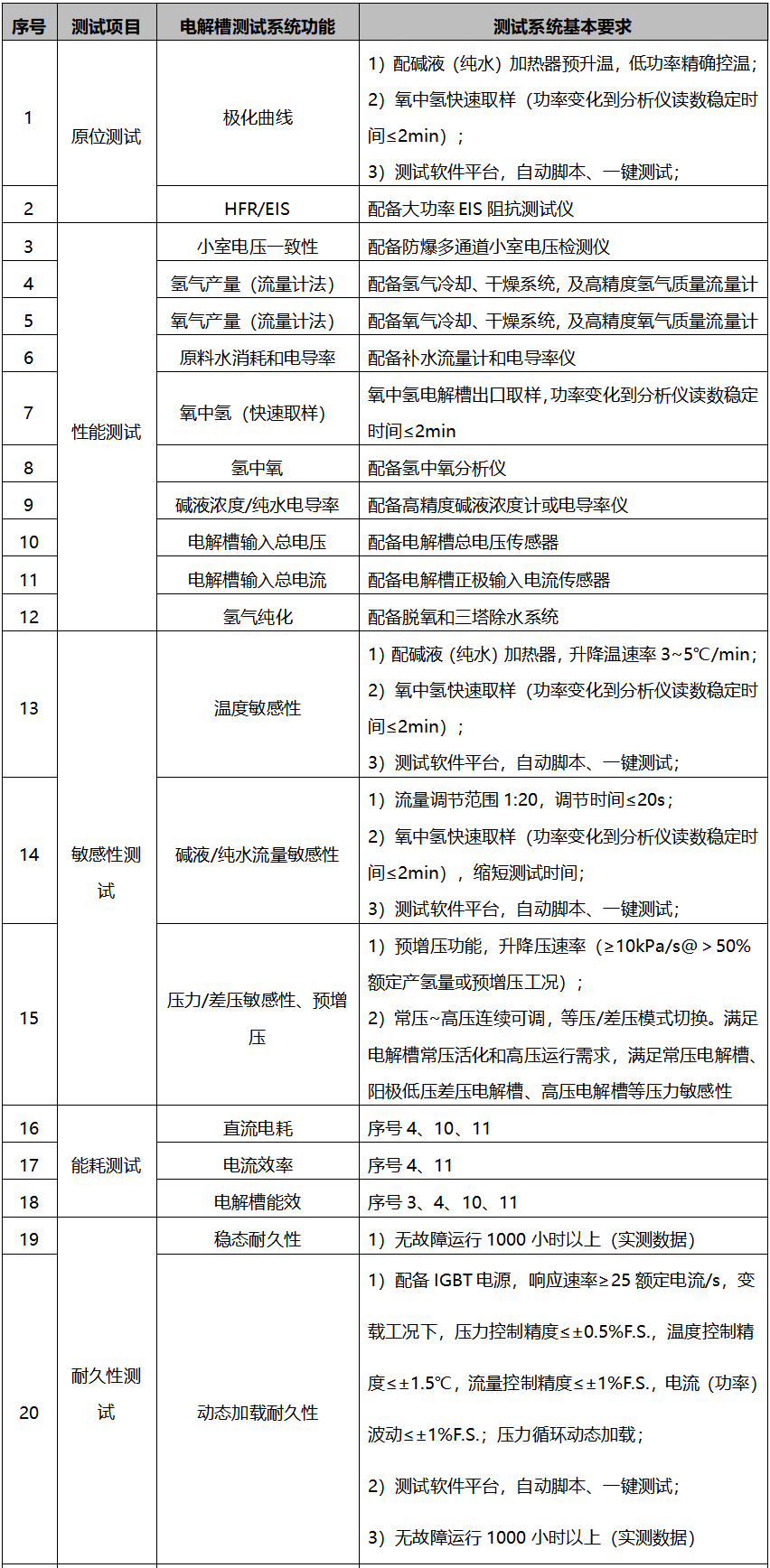

表3 电解槽测试系统功能

04

Kewell大功率电解槽测试系统产品系列

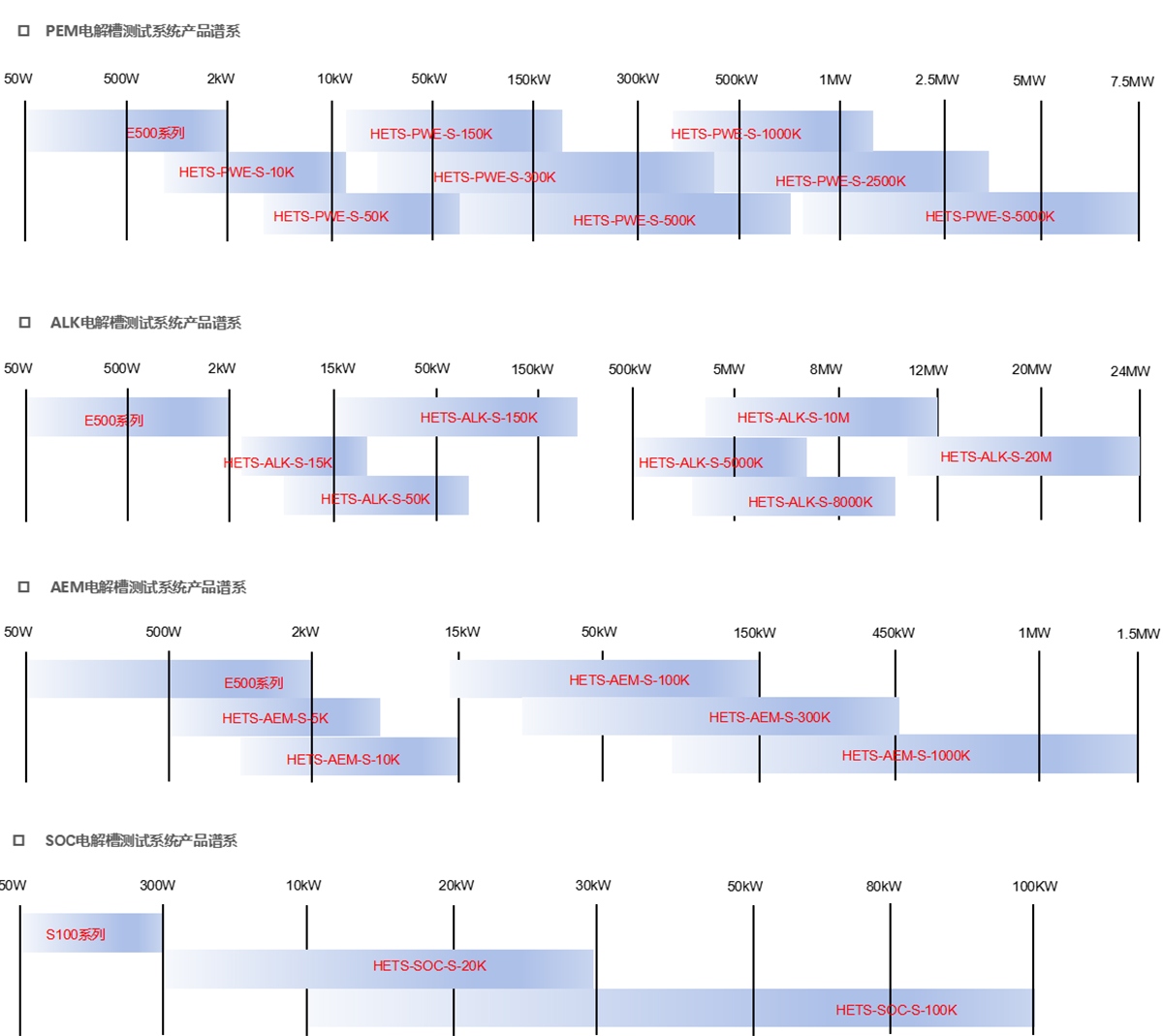

Kewell 电解槽测试系统产品谱系

Kewell电解槽测试系统产品谱系涵盖PEM/ALK/AEM/SOEC多种类型，同时满足大功率电解槽测试需求，并可根据客户需求，在上述产品系列的基础上，提供定制化服务。

05

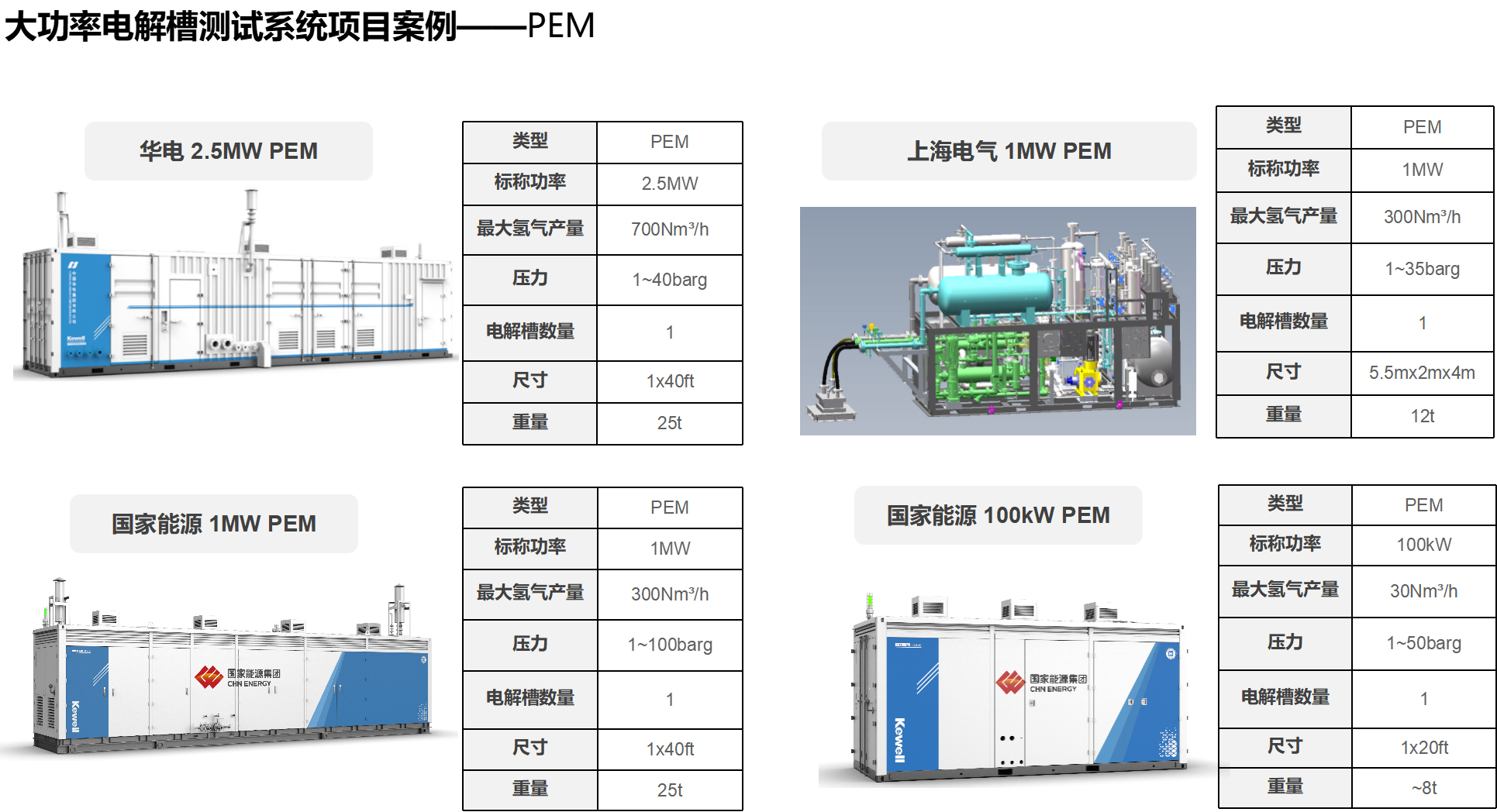

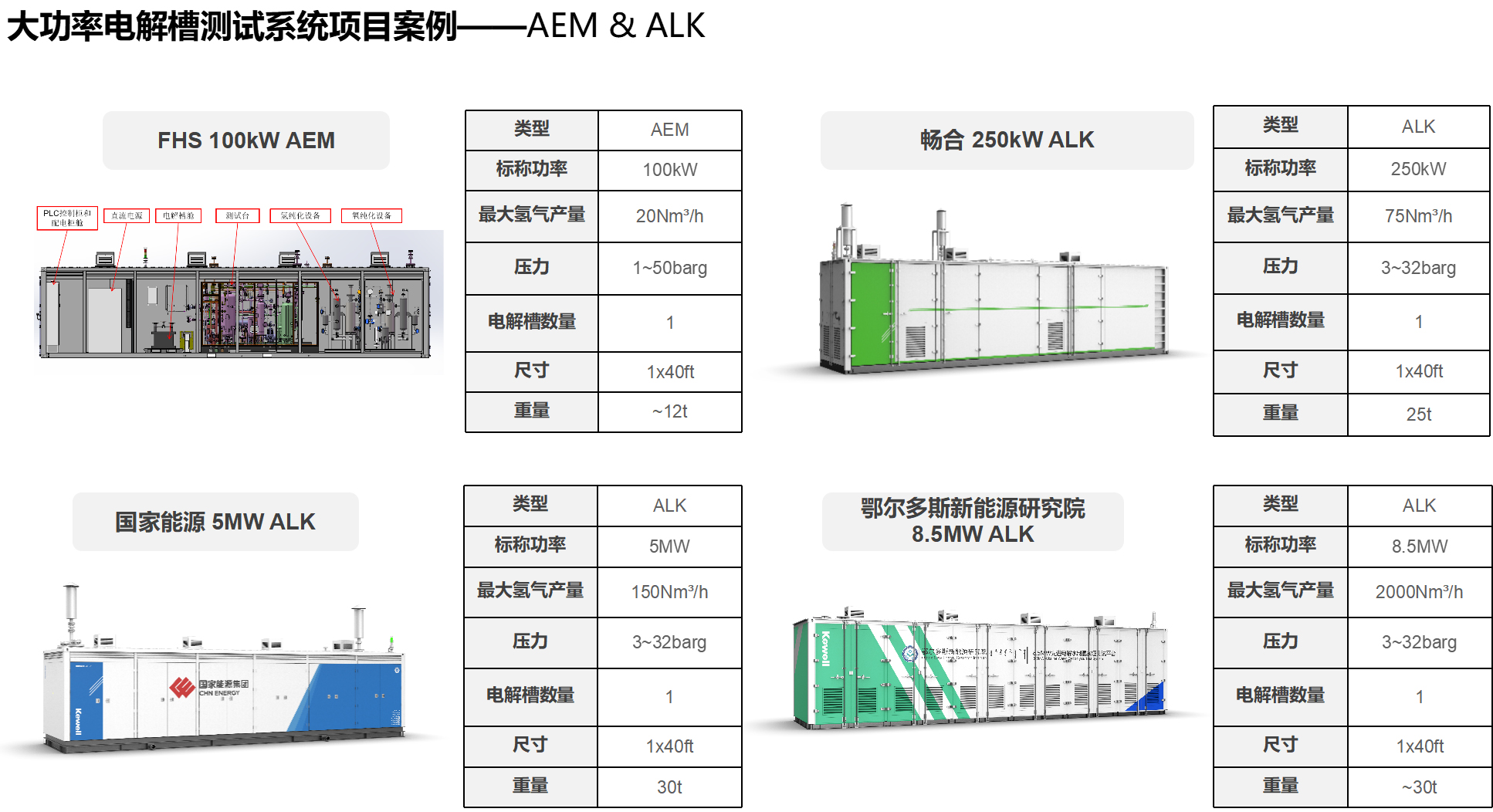

Kewell大功率电解槽测试系统现场应用案例

06

总结

在绿氢产业发展中，电解槽已实现MW级工业应用，而大功率电解槽测试是其开发与验证的必要环节—开发阶段需通过全尺寸短槽测试聚焦核心验证、降低成本与风险、加速迭代，验证阶段则需整槽测试应对绿电波动工况；叠加行业对边界/极限工况/耐久数据的需求、企业招标对整槽测试能力的明确要求，以及国家标准的推动，构建MW级测试平台已成为电解槽研发企业与第三方检测机构的必然趋势。

大功率电解槽测试系统与传统制氢系统差异显著，在多维度做了调整：兼容性上，常采用最高适配IGBT电源，适配不同类型、尺寸的电解槽；功能上，具备高精度控温、高动态响应及多维度精准测点；安全上，开展HAZOP/LOPA评估并配备SIS/GDS系统；软件上，支持自动化脚本、自动报表、标准调用及风光模拟等功能。

东升国际在电解槽测试装备领域成果突出，不仅构建了覆盖PEM、ALK、AEM和SOEC四大类型的测试系统产品谱系，还成功交付多套MW级及以上测试设备，成为目前国内 MW 级电解槽测试平台交付案例最丰富的企业。此外，东升国际还可提供符合国内外等标准的BOP原型系统开发服务，为绿氢产业规模化发展提供支撑。
